KONFIGURASI VoIP MENGGUNAKAN VLAN

     VoIP merupakan singkatan dari Voice Over Internet Protocol. VoIP adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

     Pada blog kali ini saya akan memberikan langkah-langkah dalam menkonfigurasi VoIP menggunakan VLAN.

1. Pertama buatlah topologi seperti gambar di bawah

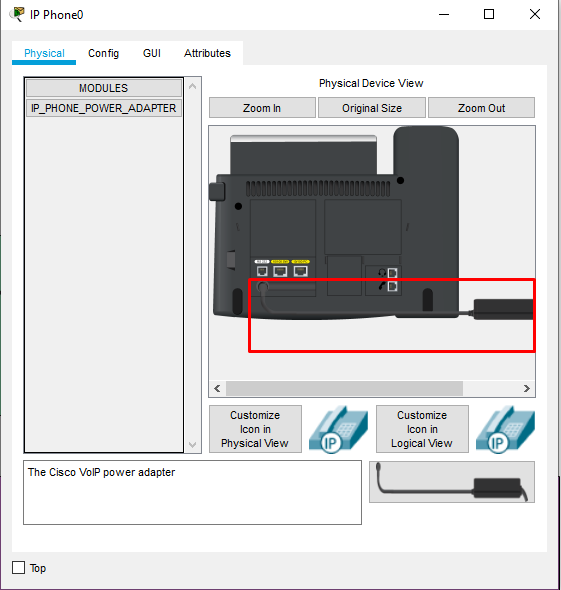

2. Sambungkan adapter power pada masing-masing IP Phone

3. Selanjutkan lakukan konfigurasi penamaan VLAN pada switch

4. Masuk ke interface VLAN 10 untuk menambahkan IP address dan mengaktifkan nya. Selanjutnya tambahkan IP default gateway dan masuk ke interface yang terhubung dengan router untuk masuk ke mode Trunk.

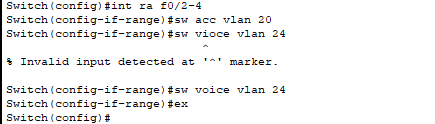

5. Selanjutnya masuk ke interface yang terhubung dengan IP phone juga PC. Dan laukan perintah seperti di bawah

6. Kemudian melakukan konfigurasi pada router. Masuk ke interface yang mengarah ke switch dan aktifkan interface nya

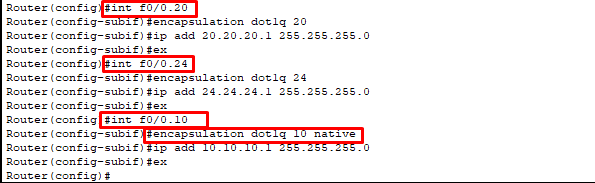

7. Lalu buat sub interface untuk masing-masing VLAN

8. Selanjutnya buat untuk DHCP pool untuk diberikan ke PC dan IP phone, menggunakan name VLAN yang tadi sudah dibuat

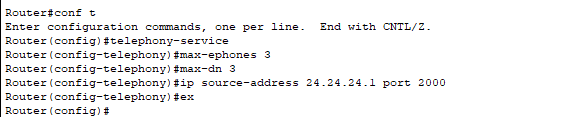

9. Setelah itu lakukan konfigurasi untuk VoIP menggunakan perintah dibawah. Tentukan jumlah maksimal dari IP Phone yang akan digunakan. Kemudian konfigurasi source address

10. Kemudian konfigurasi dial number masing-masing IP Phone

11. Di karenakan tadi sudah mengkonfigurasi DHCP pool disini bisa dilakukan request DHCP ke DHCP server. Pada masing-masing PC atur IP configuration nya menjadi DHCP dan secara otomatis akan mendapat IP dari DHCP server

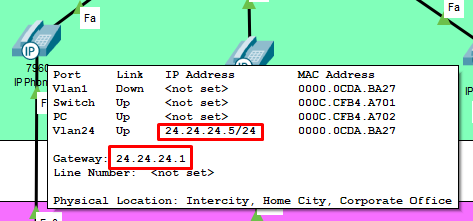

12. Bisa dilihat pada IP phone telah mendapat IP address dan gateway nya

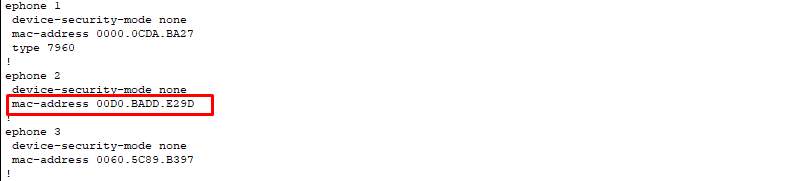

13. Selanjutnya lihat konfigurasi yang sudah dilakukan tadi di router dengan perintah sh run.

Dan bisa dilihat masing-masing IP phone sudah mendapat mac addres

14. Konfigurasi type dan juga button untuk setiap IP phone dengan perintah di bawah

15. Selanjutnya lakukan percobaan dengan menelpon dari IP phone 1 ke IP phone yang lain. dan hasilnya sudah bisa terhubung

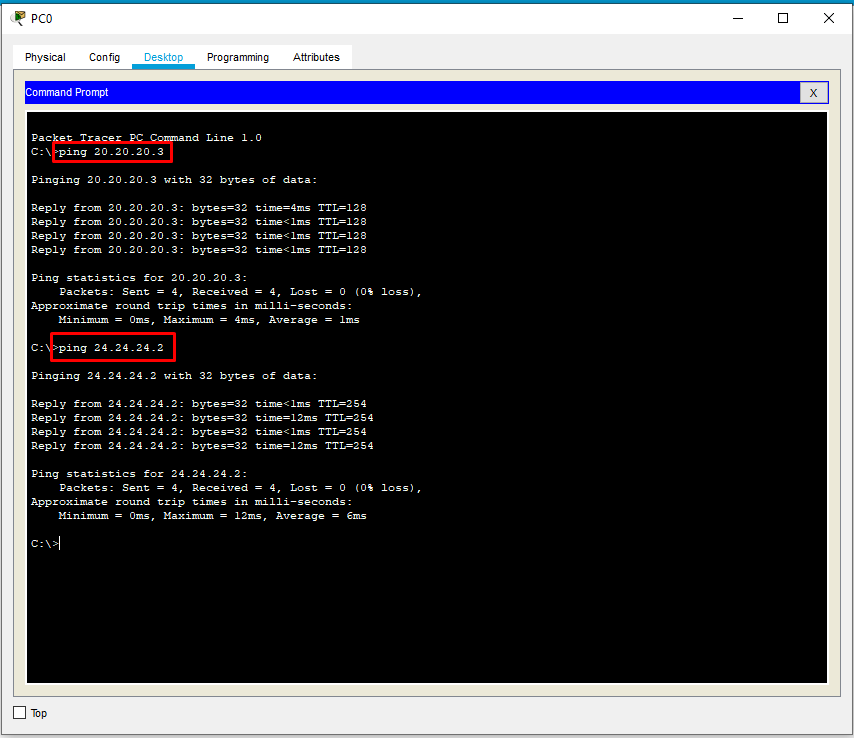

16. Kemudian lakukan ping dari PC 0 ke PC 1 dan juga dari PC 0 ke salah satu IP phone

     Nah jadi seperti itu cara untuk melakukan konfigurasi VoIP menggunakan VLAN. Jika terjadi error atau kesalahan mungkin ada konfigurasi yang salah, dan hal itu perlu diperhatikan
